产品展示
HP-扁平盘式滑环
盘式滑环是刷丝与环道都采用平面同心圆形式设计的滑环，它的多路刷丝、环道在同一平面上由里往外依次径向分布，因外形像个扁平的圆盘，被称为盘式滑环。盘式滑环有一体式和分离式两种。一体式的盘式滑环，又分为实心、不同尺寸大小的空心孔2种类型；分离式的盘式滑环是把定子、转子分别结合PCBA板设计，以更节省滑环的空间。
盘式滑环最大的特点就是扁平，高度可小至5mm，主要应用在高度空间受限的需360°无限制旋转的电流、电信号、射频、数据、气体、液体等媒介混合传输设备上，如工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备、旋转门等。
| 型号 | 图片 | 内径(mm) | 厚度(高度mm) | 环道数/路数 | 详细>> |
|---|---|---|---|---|---|

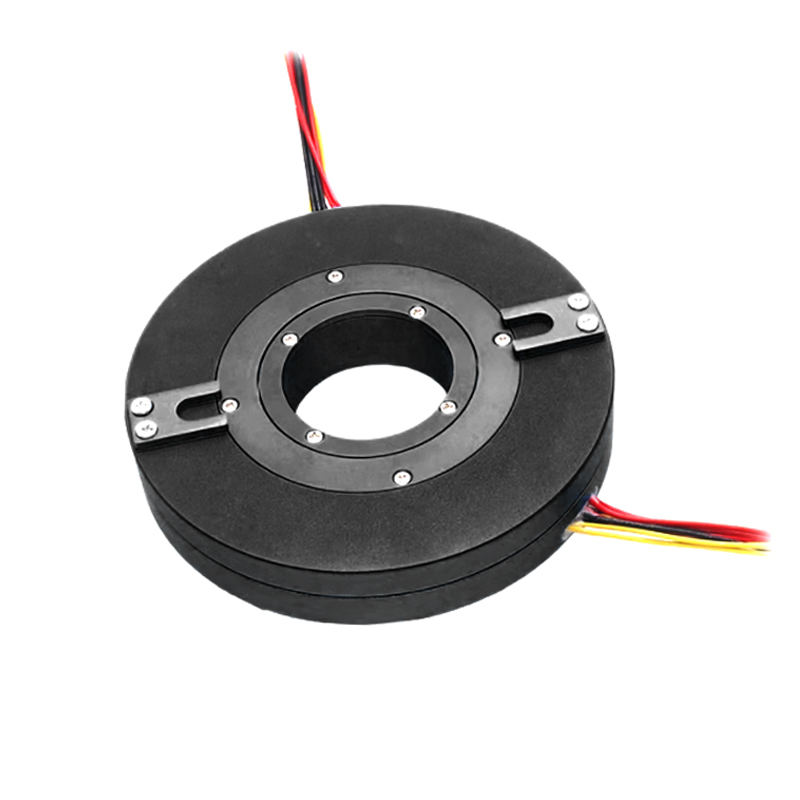

| HPW198 |  |
12.7mm | 24.8mm | 2~12路 | 详细>> |
| HP220 | |
25.4mm | 22mm | 2~24路 | 详细>> |
| HP210 | |
12.7mm | 20mm | 2~24路 | 详细>> |
| HP240 | |
40mm | 30mm | 2~24路 | 详细>> |

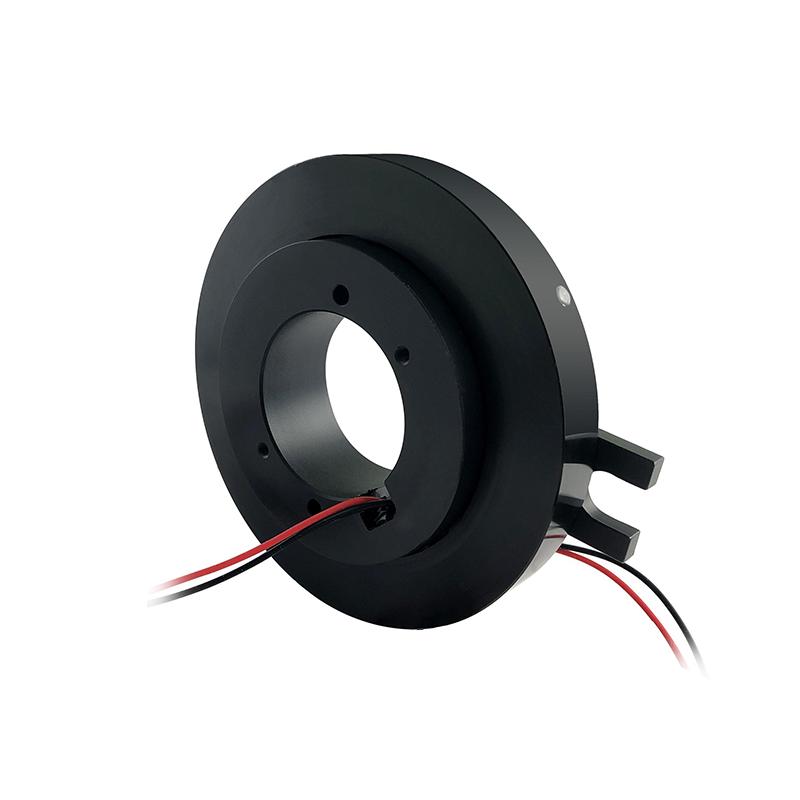

| HPW246 |  |
50mm | 24.8mm | 2~12路 | 详细>> |

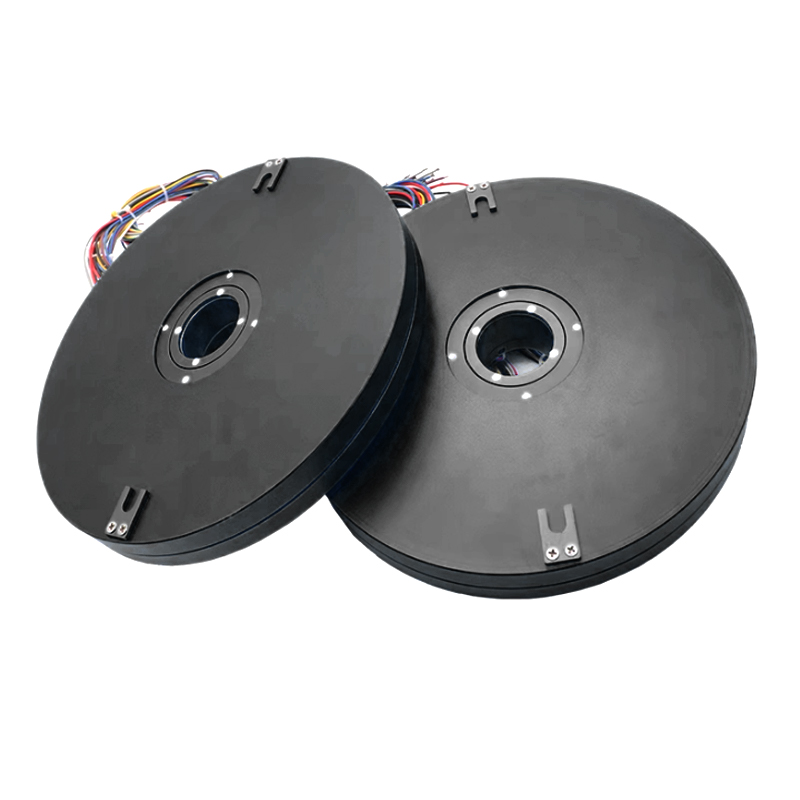

| HP250 |  |
50mm | 30mm | 2~24路 | 详细>> |
| HP270 | |
70mm | 30mm | 2~24路 | 详细>> |

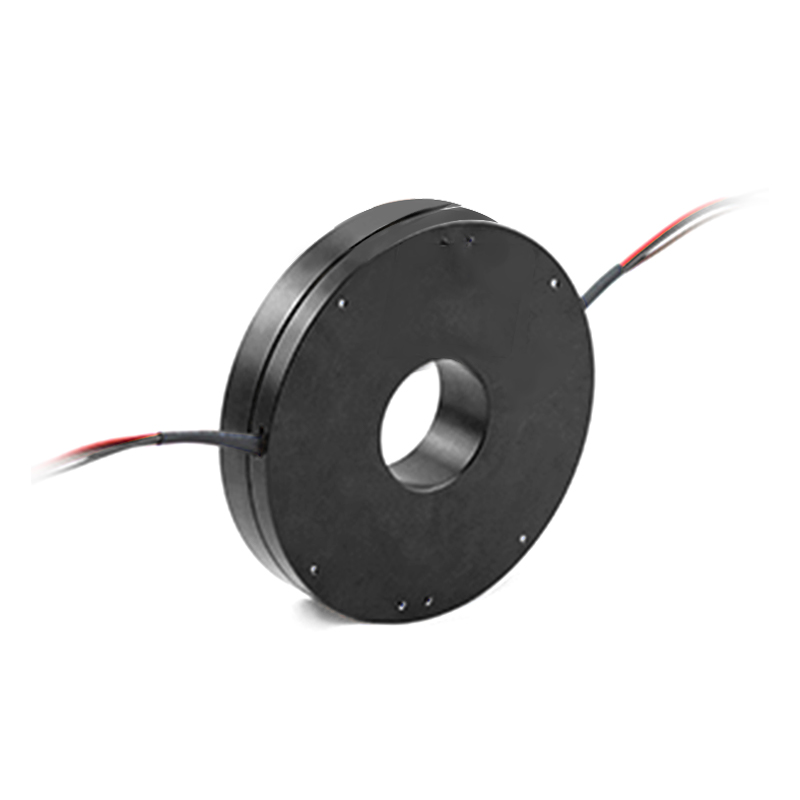

| HPW286 |  |
80mm | 24.8mm | 2~12路 | 详细>> |
| HP310 | |
12.7mm | 15.8mm-27mm | 2~18路 | 详细>> |
| HP320 | |
25.4mm | 17.1mm-30.7mm | 2~18路 | 详细>> |
| HP340 | |
40mm | 17.1mm-30.7mm | 2~18路 | 详细>> |
