注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。盘式滑环,盘式导电滑环内孔，路数以及电流大小可定制，请联系客服。

备注: 当出线数量超过12种颜色,则用重复的颜色, 并用号码管做出区分。

盘式导电滑环安装方式示意图

注：以下特别要求均可定制，交期会增加3~15天不等，费用增加5%~50%不等，本公司大部分基础配件都有标准化，模块化，非标定制也可 大大减少成本和交期。

1. 可定制转子和定子的出线方式及出线长度。

2. 由于结构的限制，可按照指定长度或者高度或者外径定制。

3. 最大可支持200路功率电流或者信号。

4. 可选航空插头，端子和热缩管。

5. 安川，松下，西门子等伺服系统信号，功率线以及编码器线混合滑环。

6. 可混合高速率数据传输（包括以太网，USB, RS232,RS485,Profibus, CanBUS,CANOPEN, DeviceNET, CC-LINK, ProfiNET, EtherCAT等各 类工业总线）。 7. 温控信号，热电偶信号混合。

8. 防震，高温等特殊环境定制。

9. 可与气压、液压旋转接头混合一体气电液滑环。

10. 高温定制可达500度。

11. 高压可定制到110kV。

12. 高速10000RPM。

13. 电流最大可到5000安培（A）。

14. 军工级别。

15. 防水，水下模式可选，IP65,IP68 可选。

16. 不锈钢壳体要求 。

盘式导电滑环——

盘式导电滑环是刷丝与环道都采用平面同心圆形式设计的滑环，它的多路刷丝、环道在同一平面上由里往外依次径向分布，因外形像个扁平的圆盘，被称为盘式滑环。盘式滑环有一体式和分离式两种。一体式的盘式滑环，又分为实心、不同尺寸大小的空心孔2种类型；分离式的盘式滑环是把定子、转子分别结合PCBA板设计，以更节省滑环的空间。盘式滑环最大的特点就是扁平，高度可小至5mm，主要应用在高度空间受限的需360°无限制旋转的电流、电信号、射频、数据、气体、液体等媒介混合传输设备上，如工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备、旋转门等。

为确保导电或信号传输的连续性、稳定性，盘式导电滑环单路环道上的刷丝一般平均设置成4组。因盘式导电滑环的高度狭小，环道分布在同一平面上，所以对刷丝及其安装的一致性要求极高。三千米连接的盘式滑环从结构设计、生产工艺、组装流程、性能检测项目与技术等都进行了颠覆性的革新，关键节点工艺均实现了自动化生产，杜绝了生产及安装过程人为的对一致性的破坏，确保了盘式滑环刷丝触点压力、弹性的高度一致性，避免了因刷丝不均而产生安全隐患（如变形、偏移），延长了滑环的使用寿命（如积粉短路、刮伤环道等）。

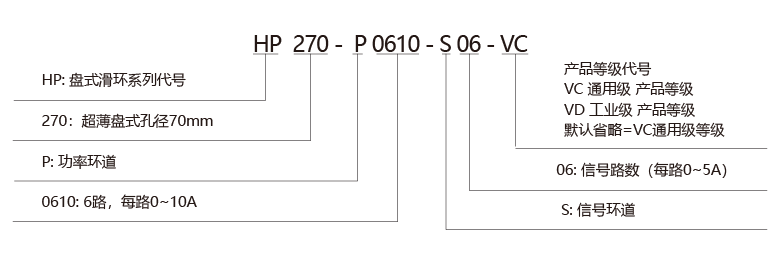

型号订购说明：

应用案例

● 导电滑环在工业机械臂及协作机器人领域的应用案例

● 导电滑环在挖掘机等重型基建工程机械上的应用案例

● 导电滑环在现代化医疗设备上的应用案例

由于对滑环的性能要求有所不同，价格也不一样。您可通过以下任何一种方式进行询价，我们都会根据您的具体需求，在24小时内回复您。
