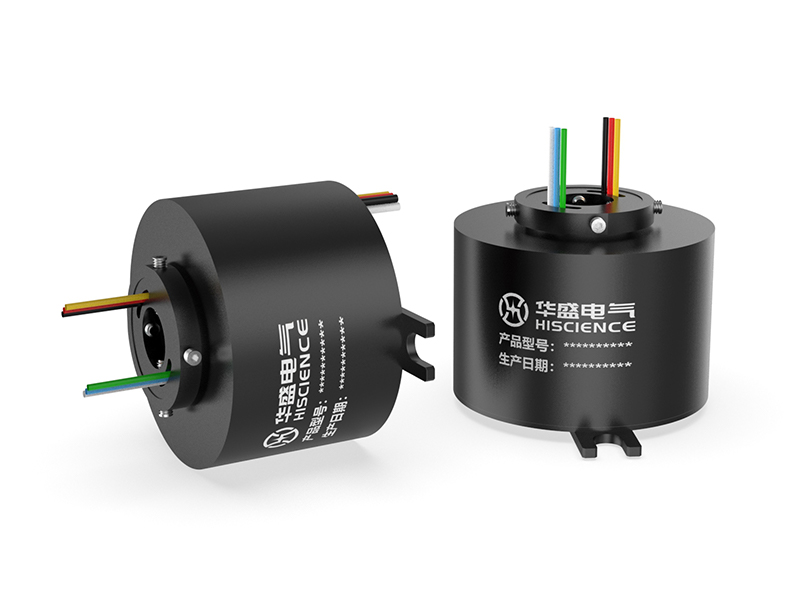

过孔滑环又叫空心轴滑环，是一个中间带孔结构的旋转导电装置。这个系列的滑环通常用在某些有旋转轴的装置中，将旋转装置的轴放入滑环的中心孔，然后在对滑环的止转片进行固定即可。

、

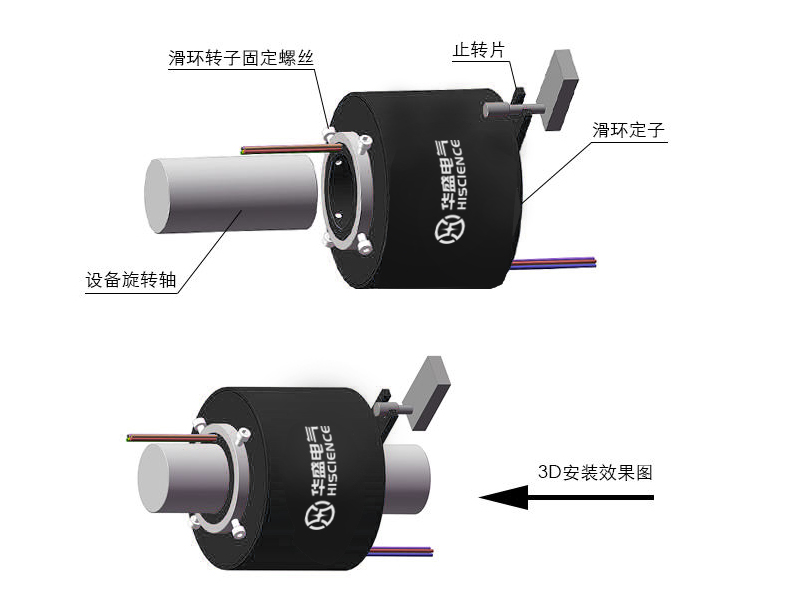

有止转片和定位螺丝滑环安装方式，假设滑环安装到A设备上：

    1、将滑环要安放在A设备的旋转轴上。

    2、固定滑环转子部分：用6角螺丝刀拧紧滑环转子的4个螺丝，使滑环的转子能随A设备的旋转轴一起转动。

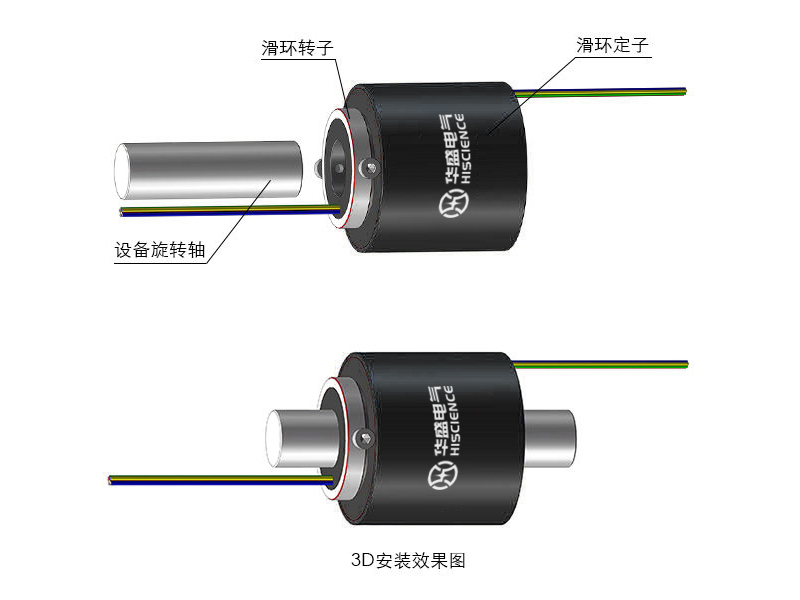

无止转片滑环安装方式，部分微型过孔滑环，尺寸小，扭矩也非常小，安装时，只需固定转子和定子部位的出线即可，也可以将滑环外壳与设备固定。

• 1、将滑环要安放在A设备的旋转轴上；
• 2、固定滑环转子部分出线；
• 3、固定滑环定子部分出线。

过孔导电滑环工作原理：

      通过3D结构图来演示过孔滑环的安装方法，假设滑环安装到A设备上： H系列过孔滑环与其它系列的产品的工作原理是一样的，它自身是不会转动。将其安装在某些需要360旋转的装置上，当装置转动的时候，装置的转动轴就带动滑环转动，从而起到360旋转导电（也可以传输USB、光纤、控制信号等各种信号）。
