产品展示
| 技术规格参数 | ||
| 指标名称 | 类型 | |
| 单模（SM） | 多模（MM） | |
| 带宽(nm) | ±50 | |
| 最大插入损耗，23℃(dB) | 4 | 3.5 |
| 插入损耗波动(dB) | 2 | 1 |
| 回波损耗(dB) | ≥50(不含接头) | ≥40(不含接头) |
| 最大输入功率(W) | 0.5 | |
| 重量(g) | 200 | |
| 最高转速(rpm) | 250 | |
| 预估寿命 | >2亿转 | |
| 工作温度(℃) | -45~85 | |
| 贮存温度(℃) | -50~85 | |
| 防护等级 | IP51 | |
| 技术参数指标 | ||||
| 机械特性 | 电气特性 | |||
| 参数 | 数值 | 参数 | 数值 | |
| 工作寿命 | 2000万转 | 功率 | 信号 | |
| 额定转速 | 250RPM | 额定电压 | 0~440VAC/VDC | 0~440VAC/VDC |
| 工作温度 | -30℃~80℃ | 绝缘电阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作湿度 | 0~85%RH | 导线规格 | AWG22#Teflon | AWG22#Teflon |
| 接触材料 | 金合金 | 导线长度 | 标准长度300mm（可据要求调整） | |
| 壳体材料 | 铝合金 | 绝缘强度 | 500VAC@50Hz，60s | |
| 扭 矩 | 0.1N.m；+0.03N.m/6路 | 动态电阻变化值 | <0.01Ω | |
| 防护等级 | IP51 | |||

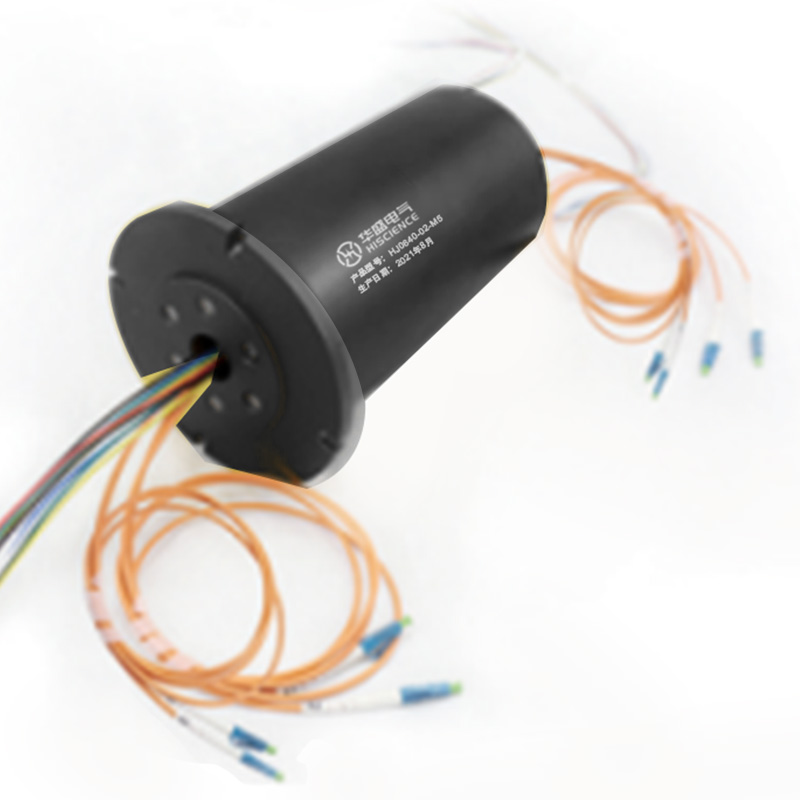

| HFO408 - 4路光+电滑环选型表 | |||||||||
| 型号 | 光纤通道 | 10A | 信号或5A | 长度L(mm) | 型号 | 光纤通道 | 10A | 信号或5A | 长度L(mm) |
| HFO408-S02 | 4 | 0 | 2 | 31.6 | HFO408-P1210-S12 | 4 | 12 | 12 | 106.4 |
| HFO408-P0210 | 4 | 2 | 0 | 31.6 | HFO408-P1810-S06 | 4 | 18 | 6 | 106.4 |
| HFO408-S03 | 4 | 0 | 3 | 35 | HFO408-P2410 | 4 | 24 | 0 | 106.4 |
| HFO408-P0310 | 4 | 3 | 0 | 35 | HFO408-S30 | 4 | 0 | 30 | 126.8 |
| HFO408-S06 | 4 | 0 | 6 | 45.2 | HFO408-P0610-S24 | 4 | 6 | 24 | 126.8 |
| HFO408-P0210-S04 | 4 | 2 | 4 | 45.2 | HFO408-P1210-S18 | 4 | 12 | 18 | 126.8 |
| HFO408-P0410-S02 | 4 | 4 | 2 | 45.2 | HFO408-P1810-S12 | 4 | 18 | 12 | 126.8 |
| HFO408-P0610 | 4 | 6 | 0 | 45.2 | HFO408-P2410-S06 | 4 | 24 | 6 | 126.8 |
| HFO408-S12 | 4 | 0 | 12 | 65.6 | HFO408-P3010 | 4 | 30 | 0 | 126.8 |
| HFO408-P0210-S10 | 4 | 2 | 10 | 65.6 | HFO408-S36 | 4 | 0 | 36 | 147.2 |
| HFO408-P0310-S09 | 4 | 3 | 9 | 65.6 | HFO408-P0610-S30 | 4 | 6 | 30 | 147.2 |
| HFO408-P0610-S06 | 4 | 6 | 6 | 65.6 | HFO408-P1210-S24 | 4 | 12 | 24 | 147.2 |
| HFO408-P0810-S04 | 4 | 8 | 4 | 65.6 | HFO408-P3610 | 4 | 36 | 0 | 147.2 |
| HFO408-P1010-S02 | 4 | 10 | 2 | 65.6 | HFO408-S42 | 4 | 0 | 42 | 167.6 |
| HFO408-P1210 | 4 | 12 | 0 | 65.6 | HFO408-P0610-S36 | 4 | 6 | 36 | 167.6 |
| HFO408-S18 | 4 | 0 | 18 | 86 | HFO408-P1210-S30 | 4 | 12 | 30 | 167.6 |
| HFO408-P0210-S16 | 4 | 2 | 16 | 86 | HFO408-S48 | 4 | 0 | 48 | 188 |
| HFO408-P0410-S14 | 4 | 4 | 14 | 86 | HFO408-P0610-S42 | 4 | 6 | 42 | 188 |
| HFO408-P0610-S12 | 4 | 6 | 12 | 86 | HFO408-P0910-S39 | 4 | 9 | 39 | 188 |
| HFO408-P0810-S10 | 4 | 8 | 10 | 86 | HFO408-P1210-S36 | 4 | 12 | 36 | 188 |
| HFO408-P1010-S08 | 4 | 10 | 8 | 86 | HFO408-P1810-S30 | 4 | 18 | 30 | 188 |
| HFO408-P1210-S06 | 4 | 12 | 6 | 86 | HFO408-P2410-S24 | 4 | 24 | 24 | 188 |
| HFO408-P1410-S04 | 4 | 14 | 4 | 86 | HFO408-S60 | 4 | 0 | 60 | 238.8 |
| HFO408-P1610-S02 | 4 | 16 | 2 | 86 | HFO408-P0610-S54 | 4 | 6 | 54 | 238.8 |
| HFO408-S24 | 4 | 0 | 24 | 106.4 | HFO408-P0910-S51 | 4 | 9 | 51 | 238.8 |
| HFO408-P0410-S20 | 4 | 4 | 20 | 106.4 | HFO408-P1210-S48 | 4 | 12 | 48 | 238.8 |
| HFO408-P0610-S18 | 4 | 6 | 18 | 106.4 | HFO408-S72 | 4 | 0 | 72 | 289.6 |
备注：如对光纤通路、电滑环通路、接头类型、波长、出线方式等有特殊要求，请联系客服。
