产品展示
| 技术参数指标 | |||
| 技术指标 | 单模/多模 | ||
| 参数 | 数值 | 参数 | 数值 |
| 通道数 | 1 | 工作寿命 | ≥2亿(300rpm) |
| 工作波厂 | 650~1650mm | 连接器抗拉力 | ≥75N |
| 插入损耗 | ≤2.0dB | 外壳材料 | 不锈钢 |
| 转动变化 | ≤±30dB | 接头类型 | 默认：FC/PC |
| 回波损耗 | ≥30dB | 最大转速 | 2000RPM |
| 最大光功率 | 25dBm | 振动标准 | MIL-STD-167-1A |
| 工作温度 | -40℃~80℃ | 机械冲击 | MIL-STD-810G |
| 储存温度 | -45℃~85℃ | 防护等级 | IP65 |
| 封装形式 | 两端尾纤,默认 3.0mm, 长1.0M | ||
| 技术参数指标 | ||||
| 机械特性 | 电气特性 | |||
| 参数 | 数值 | 参数 | 数值 | |
| 工作寿命 | 2000万转 | 功率 | 信号 | |
| 额定转速 | 250RPM | 额定电压 | 0~440VAC/VDC | 0~440VAC/VDC |
| 工作温度 | -30℃~80℃ | 绝缘电阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 工作湿度 | 0~85%RH | 导线规格 | AWG22#Teflon | AWG22#Teflon |
| 接触材料 | 金合金 | 导线长度 | 标准长度300mm（可据要求调整） | |
| 壳体材料 | 铝合金 | 绝缘强度 | 500VAC@50Hz，60s | |
| 扭 矩 | 0.1N.m；+0.03N.m/6路 | 动态电阻变化值 | <0.01Ω | |
| 防护等级 | IP51 | |||

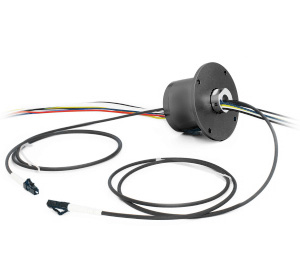

| HFO109 - 1路光+电滑环选型表 | |||||||||
| 型号 | 光纤通道 | 10A | 信号或5A | 长度L(mm) | 型号 | 光纤通道 | 10A | 信号或5A | 长度L(mm) |
| HFO109-S02 | 1 | 0 | 2 | 31.6 | HFO109-P1210-S12 | 1 | 12 | 12 | 106.4 |
| HFO109-P0210 | 1 | 2 | 0 | 31.6 | HFO109-P1810-S06 | 1 | 18 | 6 | 106.4 |
| HFO109-S03 | 1 | 0 | 3 | 35 | HFO109-P2410 | 1 | 24 | 0 | 106.4 |
| HFO109-P0310 | 1 | 3 | 0 | 35 | HFO109-S30 | 1 | 0 | 30 | 126.8 |
| HFO109-S06 | 1 | 0 | 6 | 45.2 | HFO109-P0610-S24 | 1 | 6 | 24 | 126.8 |
| HFO109-P0210-S04 | 1 | 2 | 4 | 45.2 | HFO109-P1210-S18 | 1 | 12 | 18 | 126.8 |
| HFO109-P0410-S02 | 1 | 4 | 2 | 45.2 | HFO109-P1810-S12 | 1 | 18 | 12 | 126.8 |
| HFO109-P0610 | 1 | 6 | 0 | 45.2 | HFO109-P2410-S06 | 1 | 24 | 6 | 126.8 |
| HFO109-S12 | 1 | 0 | 12 | 65.6 | HFO109-P3010 | 1 | 30 | 0 | 126.8 |
| HFO109-P0210-S10 | 1 | 2 | 10 | 65.6 | HFO109-S36 | 1 | 0 | 36 | 147.2 |
| HFO109-P0310-S09 | 1 | 3 | 9 | 65.6 | HFO109-P0610-S30 | 1 | 6 | 30 | 147.2 |
| HFO109-P0610-S06 | 1 | 6 | 6 | 65.6 | HFO109-P1210-S24 | 1 | 12 | 24 | 147.2 |
| HFO109-P0810-S04 | 1 | 8 | 4 | 65.6 | HFO109-P3610 | 1 | 36 | 0 | 147.2 |
| HFO109-P1010-S02 | 1 | 10 | 2 | 65.6 | HFO109-S42 | 1 | 0 | 42 | 167.6 |
| HFO109-P1210 | 1 | 12 | 0 | 65.6 | HFO109-P0610-S36 | 1 | 6 | 36 | 167.6 |
| HFO109-S18 | 1 | 0 | 18 | 86 | HFO109-P1210-S30 | 1 | 12 | 30 | 167.6 |
| HFO109-P0210-S16 | 1 | 2 | 16 | 86 | HFO109-S48 | 1 | 0 | 48 | 188 |
| HFO109-P0410-S14 | 1 | 4 | 14 | 86 | HFO109-P0610-S42 | 1 | 6 | 42 | 188 |
| HFO109-P0610-S12 | 1 | 6 | 12 | 86 | HFO109-P0910-S39 | 1 | 9 | 39 | 188 |
| HFO109-P0810-S10 | 1 | 8 | 10 | 86 | HFO109-P1210-S36 | 1 | 12 | 36 | 188 |
| HFO109-P1010-S08 | 1 | 10 | 8 | 86 | HFO109-P1810-S30 | 1 | 18 | 30 | 188 |
| HFO109-P1210-S06 | 1 | 12 | 6 | 86 | HFO109-P2410-S24 | 1 | 24 | 24 | 188 |
| HFO109-P1410-S04 | 1 | 14 | 4 | 86 | HFO109-S60 | 1 | 0 | 60 | 238.8 |
| HFO109-P1610-S02 | 1 | 16 | 2 | 86 | HFO109-P0610-S54 | 1 | 6 | 54 | 238.8 |
| HFO109-S24 | 1 | 0 | 24 | 106.4 | HFO109-P0910-S51 | 1 | 9 | 51 | 238.8 |
| HFO109-P0410-S20 | 1 | 4 | 20 | 106.4 | HFO109-P1210-S48 | 1 | 12 | 48 | 238.8 |
| HFO109-P0610-S18 | 1 | 6 | 18 | 106.4 | HFO109-S72 | 1 | 0 | 72 | 289.6 |
备注：如对光纤通路、电滑环通路、接头类型、波长、出线方式等有特殊要求，请联系客服。
