首页 > 产品展示 > 旋转接头系列 > HAPH-液压旋转接头(可组合电)
< >

HAPH100

   ●  HAPH100 气/液+电 旋转接头，可通M5；G1/8；G1/4；G3/8；G1/2接头，4~12mm大小管径。

   ●  且可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等。

   ●  标准为法兰安装形式，3进3出旋转接头，3路气液滑环，气液电组合滑环可定制空心轴安装。

   ●  能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。


下载产品手册 ↓下载3D模型 ↓


技术规格参数
旋转接头部分技术指标机械技术指标
参数数值参数数值
通道数1进1出工作寿命参考产品选型等级
最大压力10MPa (可定制高压)，真空 0.01torr额定转速参考产品选型等级
扭矩与接口尺寸相关，详细咨询技术工作温度-30℃~80℃
电气技术指标工作湿度0~85% RH
参数数值接触材料贵金属

功率信号壳体材料铝合金
额定电压0~440VAC/VDC0~440VAC/VDC防护等级IP51
绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC

导线规格AWG17#镀锡铁氟龙AWG22#镀锡铁氟龙

导线长度标准长度300mm（可据要求调整）

绝缘强度500VAC@50Hz，60s

动态电阻变化值<0.01Ω



  • 选型表
  • 外形尺寸
  • 安装方式
  • 可选项
  • 型号定制
  • 应用案例
  • 价格

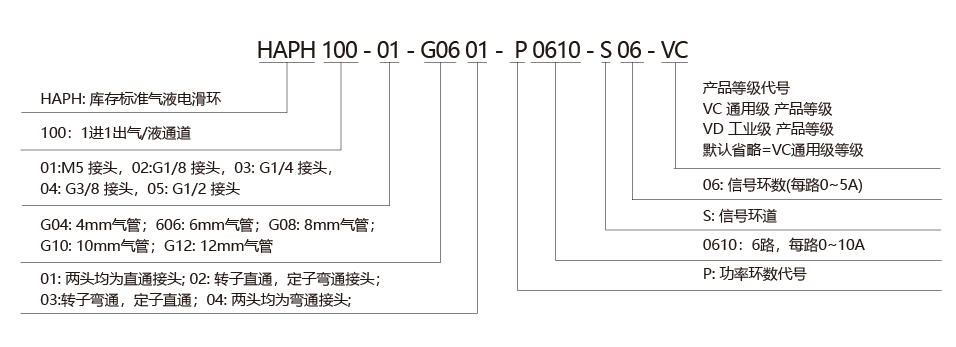

HAPH100-01, MAPH100-02气液电一体滑环选型表
1）XX=01 接口尺寸M5    2）XX=02 接口尺寸G1/8
型号气(液)通道10A信号/5A长度 L(mm)型号气(液)通道10A信号/5A长度 L(mm)
MAPH100-XX-S061进1出0638HAPH100-XX-P0810-S101进1出81071.6
HAPH100-XX-P0210-S041进1出2438HAPH100-XX-P1010-S081进1出10871.6
HAPH100-XX-P0410-S021进1出4238HAPH100-XX-P1210-S061进1出12671.6
HAPH100-XX-P06101进1出6038HAPH100-XX-P1410-S041进1出14471.6
HAPH100-XX-S121进1出12054.8HAPH100-XX-P1610-S021进1出16271.6
HAPH100-XX-P0210-S101进1出21054.8HAPH100-XX-S241进1出02488.4
HAPH100-XX-P0310-S091进1出3954.8HAPH100-XX-P0410-S201进1出42088.4
HAPH100-XX-P0610-S061进1出6654.8HAPH100-XX-P0610-S181进1出61888.4
HAPH100-XX-P0810-S041进1出8454.8HAPH100-XX-P1210-S121进1出121288.4
HAPH100-XX-P1010-S021进1出10254.8HAPH100-XX-S301进1出030105.2
HAPH100-XX-P12101进1出12054.8HAPH100-XX-P0610-S241进1出624105.2
HAPH100-XX-S181进1出01871.6HAPH100-XX-S361进1出036125
HAPH100-XX-P0210-S161进1出21671.6HAPH100-XX-S421进1出042141.8
HAPH100-XX-P0410-S141进1出41471.6HAPH100-XX-S481进1出048158.6
HAPH100-XX-P0610-S121进1出61271.6






注：10A和信号(5A) 可以任意组合，最大可到96路，详细请咨询客服。3进3出旋转接头，3路气液滑环，气液电组合滑环可在标准产品上进行非标定制，请咨询客服。


HAPH100-03, HAPH100-04, HAPH100-05气液电一体滑环选型表
1）XX=03 接口尺寸G1/4
2）XX=04 接口尺寸G3/8
3）XX=05 接口尺寸G1/2
型号气(液)通道10A信号/5A长度 L(mm)型号气(液)通道10A信号/5A长度 L(mm)
HAPH100-XX-S061进1出0645.2HAPH100-XX-P1210-S181进1出1218126.8
HAPH100-XX-P0210-S041进1出2445.2HAPH100-XX-P1810-S121进1出1812126.8
HAPH100-XX-P0410-S021进1出4245.2HAPH100-XX-P2410-S061进1出246126.8
HAPH100-XX-P06101进1出6045.2HAPH100-XX-P30101进1出300126.8
HAPH100-XX-S121进1出01265.6HAPH100-XX-S361进1出036150.2
HAPH100-XX-P0210-S101进1出21065.6HAPH100-XX-P0610-S301进1出630150.2
HAPH100-XX-P0310-S091进1出3965.6HAPH100-XX-P1210-S241进1出1224150.2
HAPH100-XX-P0610-S061进1出6665.6HAPH100-XX-P36101进1出360150.2
HAPH100-XX-P0810-S041进1出8465.6HAPH100-XX-S421进1出042170.6
HAPH100-XX-P1010-S021进1出10265.6HAPH100-XX-P0610-S361进1出636170.6
HAPH100-XX-P12101进1出12065.6HAPH100-XX-P1210-S301进1出1230170.6
HAPH100-XX-S181进1出01886HAPH100-XX-P42101进1出420170.6
HAPH100-XX-P0210-S161进1出21686HAPH100-XX-S481进1出048193.2
HAPH100-XX-P0410-S141进1出41486HAPH100-XX-P0610-S421进1出642193.2
HAPH100-XX-P0610-S121进1出61286HAPH100-XX-P1210-S361进1出1236193.2
HAPH100-XX-P0810-S101进1出81086HAPH100-XX-P1810-S301进1出1830193.2
HAPH100-XX-P1010-S081进1出10886HAPH100-XX-P2410-S241进1出2424193.2
HAPH100-XX-P1210-S061进1出12686HAPH100-XX-P48101进1出480193.2
HAPH100-XX-P1410-S041进1出14486HAPH100-XX-S601进1出060234
HAPH100-XX-P1610-S021进1出16286HAPH100-XX-P0610-S541进1出654234
HAPH100-XX-S241进1出024106.4HAPH100-XX-P0910-S511进1出951234
HAPH100-XX-P0410-S201进1出420106.4HAPH100-XX-P1210-S481进1出1248234
HAPH100-XX-P0610-S181进1出618106.4HAPH100-XX-P2410-S361进1出2436234
HAPH100-XX-P1210-S121进1出1212106.4HAPH100-XX-S721进1出072277.8
HAPH100-XX-P1810-S061进1出186106.4HAPH100-XX-P1210-S601进1出1260277.8
HAPH100-XX-P24101进1出240106.4HAPH100-XX-P2410-S481进1出2448277.8
HAPH100-XX-S301进1出030126.8HAPH100-XX-P3610-S361进1出3636277.8
HAPH100-XX-P0610-S241进1出624126.8





注：10A和信号(5A) 可以任意组合，最大可到96路，详细请咨询客服。3进3出旋转接头，3路气液滑环，气液电组合滑环可在标准产品上进行非标定制，请咨询客服。
