产品展示
| 技术规格参数 | ||||
| 以太网部分技术指标 | 机械技术指标 | |||
| 参数 | 数值 | 参数 | 数值 | |
| 1000M以太网 | 1 路 1000M以太网 | 工作寿命 | 参考产品选型等级 | |
| 接头 | RJ45 | 额定转速 | 参考产品选型等级 | |
| 误码率BER | 10E-11 | 工作温度 | -30℃~80℃ | |
| 电气技术指标 | 工作湿度 | 0~85% RH | ||
| 参数 | 数值 | 接触材料 | 参考产品等级选型表 | |
| 功率 | 信号 | 壳体材料 | 铝合金 | |
| 额定电压 | 0~440VAC/VDC | 0~440VAC/VDC | 转动扭矩 | 0.1N.m；+0.03N.m/6路 |
| 绝缘电阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC | 防护等级 | IP51 |
| 导线规格 | AWG28#镀锡铁氟 | AWG28#镀锡铁氟龙 | ||
| 导线长度 | 标准长度300mm（可据要求调整） | |||
| 绝缘强度 | 500VAC@50Hz，60s | |||
| 动态电阻变化值 | <0.01Ω | |||

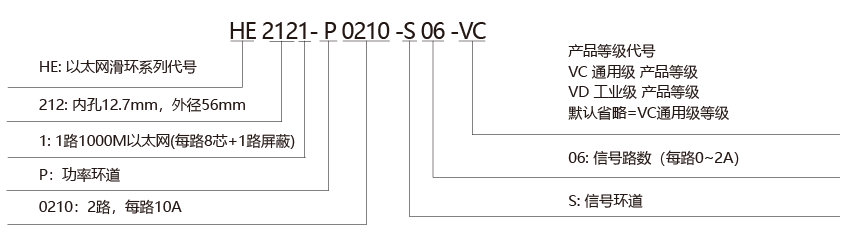

| HE2121单通道以太网滑环系列选型表 | |||||||||||
| 型号 | 1000M 以太网 | 10A | 20A | 信号 或5A | 长度 L （mm) | 型号 | 1000M 以太网 | 10A | 20A | 信号 或5A | 长度 L （mm) |
| HE2121-S03 | 1 | 0 | 0 | 3 | 54.8 | HE2121-P0210-S13 | 1 | 2 | 0 | 13 | 88.4 |
| HE2121-P0310 | 1 | 3 | 0 | 0 | 54.8 | HE2121-P0410-S11 | 1 | 4 | 0 | 11 | 88.4 |
| HE2121-P0420 | 1 | 0 | 4 | 0 | 71.5 | HE2121-P0610-S19 | 1 | 6 | 0 | 9 | 88.4 |
| HE2121-S09 | 1 | 0 | 0 | 9 | 71.5 | HE2121-P0810-S07 | 1 | 8 | 0 | 7 | 88.4 |
| HE2121-P0210-S07 | 1 | 2 | 0 | 7 | 71.5 | HE2121-P1010-S05 | 1 | 10 | 0 | 5 | 88.4 |
| HE2121-P0610-S05 | 1 | 4 | 0 | 5 | 71.5 | HE2121-P1210-S03 | 1 | 12 | 0 | 3 | 88.4 |
| HE2121-P0610-S03 | 1 | 6 | 0 | 3 | 71.5 | HE2121-S21 (2A) | 1 | 0 | 0 | 21(2A) | 105.2 |
| HE2121-P0910 | 1 | 9 | 0 | 0 | 71.5 | HE2121-S27 (2A) | 1 | 0 | 0 | 27(2A) | 125 |
| HE2121-S15 | 1 | 0 | 0 | 15 | 88.4 | HE2121-S33 (2A) | 1 | 0 | 0 | 33(2A) | 141.8 |
(1）带*号的外形图请联系客服取。
(2）10A，20A，5A可根据自己的需要任何组合，需要2路以上网线请联系客服。
(3 ) N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。
