产品展示
| 技术规格参数 | ||||
| 机械技术指标 | 电气技术指标 | |||
| 参数 | 数值 | 参数 | 数值 | |
| 工作寿命 | 1500W | 功率 | 信号 | |
| 额定转速 | 1~300RPM | 额定电压 | 0~380VAC/VDC | 0~380VAC/VDC |
| 工作温度 | -30℃~80℃ | 绝缘电阻 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 工作湿度 | 0~85% RH | 导线规格 | 根据客户的选型模块而定 | 根据客户的选型模块而定 |
| 接触材料 | 贵金属 | 导线长度 | 标准长度300mm（可据要求调整） | |
| 壳体材料 | 铝合金 | 绝缘强度 | 500VAC@50Hz，60s | |
| 转动扭矩 | 0.1N.m；+0.03N.m/6路 | 动态电阻变化值 | <0.01Ω | |
| 防护等级 | IP51 | |||

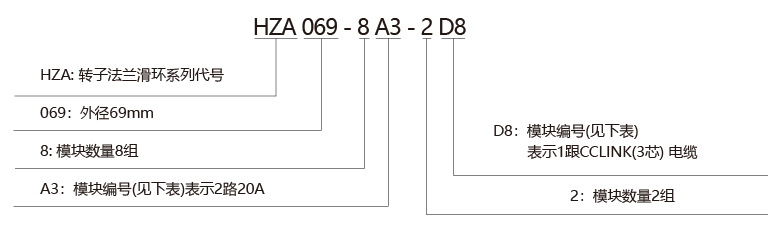

| HZA069系列滑环模块编号表（长度L与模块数量和类型有关，请咨询销售) | |||
| A1: 2路10A | B1: 3路10A | C1: 2路普通信号 | C10: 1根2芯热电偶 |
| A2: 2路15A | B2: 3路15A | C2: 3路普通信号 | C11: 1跟3芯PT100热电阻 |
| A3: 2路20A | B3: 3路20A | C3: 1根电缆含(2路双绞线信号+带屏蔽) | C12: RS422电缆(4芯+屏蔽） |
| A4: 2路30A | B4: 3路30A | C4: 1根电缆含(4路双绞线信号+带屏蔽) | C13: RS485电缆(2芯+屏蔽） |
| A5: 2路50A | B5: 3路50A | C5: 1根电缆含(6路双绞线信号+带屏蔽) | |
| A6: 2路80A | B6: 3路80A | C6: 1根电缆含(8路双绞线信号+带屏蔽) | |
| A7: 2路100A | B7: 3路100A | C7: 1根电缆含(10路双绞线信号+带屏蔽) | |
| C8: 1根电缆含(12路双绞线信号+带屏蔽) | |||
| C9: 1根电缆含(14路双绞线信号+带屏蔽) | |||
| D1: 1根EtherCAT以太网电缆 | E1: 1根100M以太网(4芯)电缆 |
| D2: 1根DeviceNET电缆 | E2: 1根1000M以太网(8芯)电缆 |
| D3: 1根Profinet(4芯)电缆 | E3: 1根USB2.0电缆 |
| D4: 1根Profinet(8芯)电缆 | |
| D5: 1根Profibus电缆 | |
| D6: 1根CANbus电缆 | |
| D7: 1根CANopen电缆 | |
| D8: 1根CCLINK(3芯）电缆 |
标准长度L: 222.8mm,263.6mm,310.4mm
