注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。如有特殊要求，请咨询客服。

备注: 当出线数量超过12种颜色,则用重复的颜色, 并用号码管做出区分。

安装说明及示意图

   1、此系列滑环被设计以法兰式安装在定子固定件上。

   2、转子固定件连接必须要保证滑环的同心度驱动，如果客户要用转子引线来作为驱动，要自行根据产品的使用情况来进行评估。

   3、如下图所示，带垫圈的螺丝用来安装滑环，这些垫圈避免法兰过紧。

   4、滑环不能用来承受其所连接的设备重量，旋转的设备应锁死固定以避免把重量加在滑环转子上。

   5、滑环应避免受到灰尘及湿气的侵扰，如在室外使用，请安装防护罩（特殊非标定制类滑环除外）。

   6、保护所有导线表皮在设备旋转时不会受损伤，排线时应所有线头都不承重，不能受力及拉扯。

   7、剥线头时注意勿伤到导线表皮。

传输信号

中小型系统微弱电流、微弱控制信号，如图形、视频、控制、传感、高清信号、以太网等各种信号。

应用范围

安防监控、摄影摄像、无人机、机器人、智能家居、测试仪器、旋转台及自动化设备等需要360°旋转导电或传输控制信号、数据信号的设备装置。

帽式导电滑环定制可选项

帽式导电滑环——

帽式滑环是壳体附有圆形法兰的滑环的统称，因外观像帽子而被称为帽式滑环，负责为360°旋转体连通、输送能源与信号等媒介。帽式导电滑环一般以外观尺寸大小及安装方式来划分的一级种类，再配以所传输的媒介来再细分为二级分类，如：帽式导电滑环、微型帽式滑环、帽式光电滑环、帽式气电滑环、帽式高频滑环等。

华盛电气的帽式导电滑环从结构设计、生产工艺、组装流程、性能检测项目与技术等都进行了颠覆性的革新，关键节点工艺均实现了自动化生产，杜绝了生产及安装过程人为的对一致性的破坏；环道表面十分光滑，表面粗糙度<0.5μm，避免了刷丝的闪断现象，极大程度上减小了早期积粉的现象，波动电阻值也明显下降，刷丝的寿命周期延长2倍以上，确保了高度的可靠性与一致性。为安防、智能制造、航空、航天、航海、军工等行业客户提供优质产品。

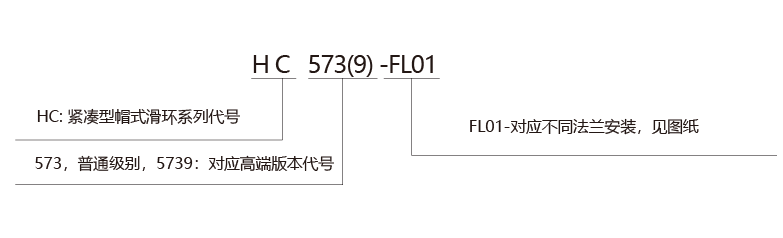

型号订购说明：

应用案例

● 导电滑环在安防监控高速球型摄像机上的应用案例

● 导电滑环在现代化医疗设备上的应用案例
